2010-08-16

Topsy, ein Erfolgsmodell aus den 60ern


Tja, was macht man, wenn man das Baubrett noch voll hat mit jeder Menge "Unvollendeten"... man stöbert im Internet und findet einen Beitrag über ein kleines, schnuckeliges Modell aus den 60ern...
Ein netter Forumskollege hat mir dann seinen Originalplan eingescannt und es stand nichts mehr im Wege diesen zu vermessen und im CAD neu aufzubauen...
Herausgekommen ist ein kleiner schicker CNC Bausatz (CAD technisch mein bisheriges Master-Piece) über dessen Bau ich hier berichten möchte.

Angefangen hat es mit dem Ausdruck des Planes auf meinem neuen/alten Plotter:

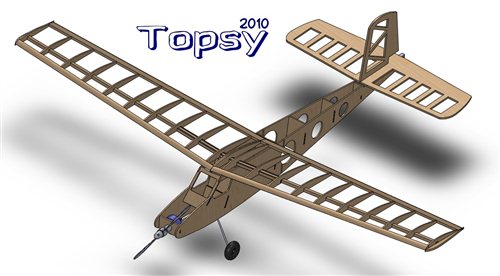

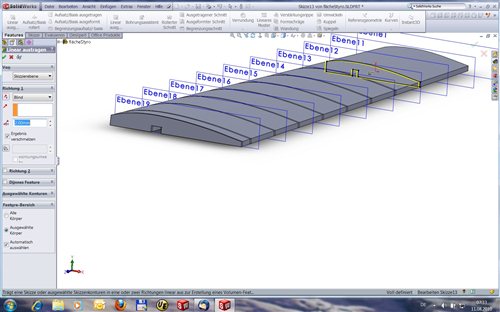

Die charakeristischen Daten wurden gemessen und sind in eine von Grund auf neue Konstruktion eingeflossen. Ca. zwei Abende habe ich am CAD zugebracht, um das 3D Modell zu erstellen, von dem ich dann die CNC Daten ableiten konnte:







Daten auf USB Stick, ab in den Keller und mal schnell fräsen.. der Bau beginnt mit den Tragflächen:



Die Tragfläche wird mit Schrauben befestigt, die entsprechenden Löcher sind bereits in den Rippen gefräst:

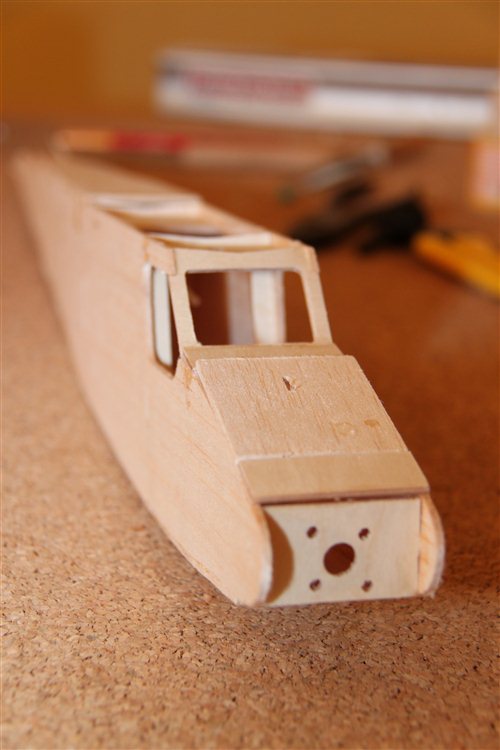

Der Rumpf ist ein klassischer Katenrumpf. Durchbrüche für die Bowdenzüge wurde CAD-technisch ermittelt und gefräst:





Leitwerke werden in Stäbchenform gebaut:



Rohbau nach ca. 2 Stunden Bauzeit:

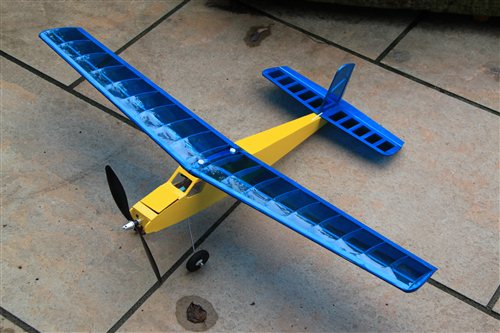

Mögen mich die Antikmodellfreunde nun auch dafür killen: Ich habe meine Topsy mit Oracover bespannt. Erspart einem viel Arbeit und noch viel mehr Stinkerei mit Spannlack. Gewicht derzeit 265g inklusive Motor, Regler und Akku. Was noch fehlt ist ein kleiner Jeti Empfänger und zwei kleine 8g Servos...
