Jonny - Rocky - Jensy - Wiederaufserstehung eines Modelles
2009-09-21

Jonny - Rocky - Jensy - Wiederaufserstehung eines Modelles


Als ich letztens bei meinem Lieblingshändler (www.modellbauladen-queck.de in Burgdorf) war, habe ich dort den Jonny von ehemals WIK hängen gesehen (momentan als ARF Modell bei Extron im Vetrieb, dort unter dem Namen Rocky).

So stelle ich mir "echten" Modellbau vor. Nix scale oder so, sondern einfacher, ehrlicher Kastenrumpf.... erinnert mich an meine ersten Versuche mit der Robbe Charter...

Der Entschluss war gefaßt: Den Jonny baue ich auch!

Ein freundlicher User aus dem Internet hat mir dann zum Kopieren den Originalplan zur Verfügung gestellt.

Mein Lastenheft:
- Antrieb mit BMI Spitz 40 Brushless Set
- Bau aus 3mm Pappelsperrholz, CNC gefräßt auf meiner Fräse.

Der erste Schritt ist daher erst einmal das komplette Modell in 3D auf dem Computer zu zeichnen. Die Begeisterung für solche Modelle, gepaart mit ein bisschen Narzismus hat übrigens den Namen für das Modell geprägt: "Jensy", in Anlehnung an einen gro�en Modellbauer des 21ren Jahrunderts :-)

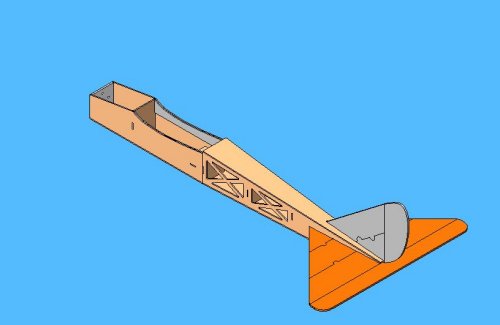

Momentan ist der Rumpf fast fertig, demnmächst kommt die Fläche, anschlieend wird gefräst:




Heute habe ich auch die Fläche fertiggestellt:
Wird eine schöne Fräsarbeit...



Ein paar kleine Pappelreste hatte ich noch. Konnte einfach nich widerstehen die ersten Rippen auszufräsen. Wird ein Flügel im Stecksystem. Sollte an einem Abend zu fertiges sein ...


24. Juni2008


Habe gestern ziemlich lange gefräst und alle benötigten Teile nun sauber aus 3mm Pappel und 5mm Balsaholz vor mir liegen. ist nun nur noch eine Frage der Zeit bis das Modell fertig ist. Dank CAD & CNC paßt alles super ineinander und muss nur noch gesteckt und mit Weißleim verklebt werden.

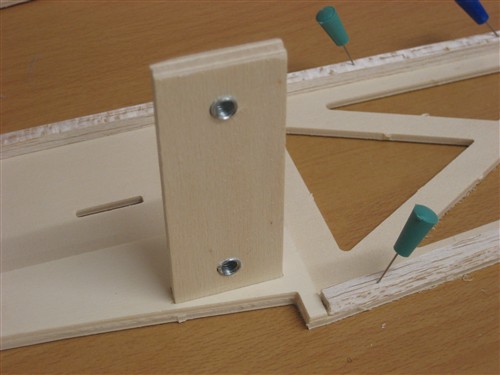

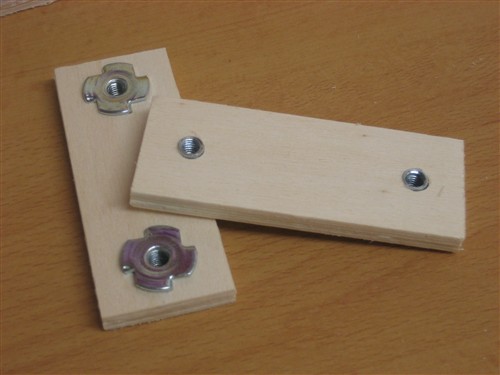

Begonnen wird mit der Flächenverschraubung. Als 2x3mm Brettchen und zwei Schlagschrauben (heissen die so?) wird je eine Verschraubung:

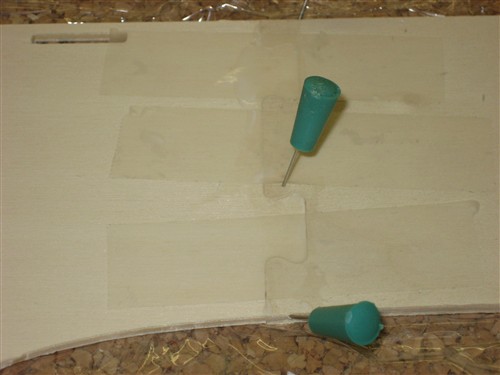

Da ich den Rumpf nicht in einem Stück fräsen konnte (sch... Fräse zu kurz...) wird er halt gepuzzelt ...




Anschließend werden 5x5mm Gurte auf die Rumpfseiten geklebt. Die Spanten sind erst einmal nur gesteckt:



3. Juli, es geht weiter



Ein paar Bilder von Rumpf. Als Servos verwende ich die Hitec 325HB.
Die Rumpfteile passen exakt zusammen. Gibg recht schnell vonstatten





Die Tragfläche war auch mehr ein großes Puzzle.
Die Rippen sind mit Sekundenkleber auf der Verkastung verklebt.

Als Holme dienen 5x5mm Kiefernleisten.

CAD-technisch mein ganzer stolz war die Abschlußrippe, die unter zwei Winkeln angeklebt wurde:



Mit zwei passenden Winkeln werden die Tragflächenhälftebn zusammengeklebt



Dort,wo später die Nylonschrauben durchgebohrt werden, wird der Holmraum mit Balsaresten ausgefüttert.








Weiter geht es mit der Motorhaube. Diese entstand aus einem alten Joghurtbecher (XXL). Dieser wird gehalten aus einem passenden Rahmen:





Die Flächenservos kommen in einen Einbaurahmen aus 1.5mm Sperrholz:


So, ein paar Abende Bügelarbeit, und der Jensy ist fast fertig. Schaut selbst:




Als ich letztens bei meinem Lieblingshändler (http://www.modellbauladen-queck.de in Burgdorf) war, habe ich dort den Jonny von ehemals WIK hängen gesehen (momentan als ARF Modell bei Extron im Vetrieb, dort unter dem Namen Rocky).

So stelle ich mir "echten" Modellbau vor. Nix scale oder so, sondern einfacher, ehrlicher Kastenrumpf.... erinnert mich an meine ersten Versuche mit der Robbe Charter...

Der Entschluss war gefaßt: Den Jonny baue ich auch!

Ein freundlicher User aus dem Internet hat mir dann zum Kopieren den Originalplan zur Verfügung gestellt.

Mein Lastenheft:
- Antrieb mit BMI Spitz 40 Brushless Set
- Bau aus 3mm Pappelsperrholz, CNC gefräßt auf meiner Fräse.

Der erste Schritt ist daher erst einmal das komplette Modell in 3D auf dem Computer zu zeichnen. Die Begeisterung für solche Modelle, gepaart mit ein bisschen Narzismus hat übrigens den Namen für das Modell geprägt: "Jensy", in Anlehnung an einen gro�en Modellbauer des 21ren Jahrunderts :-)

Momentan ist der Rumpf fast fertig, demnmächst kommt die Fläche, anschlieend wird gefräst:




Heute habe ich auch die Fläche fertiggestellt:
Wird eine schöne Fräsarbeit...



Ein paar kleine Pappelreste hatte ich noch. Konnte einfach nich widerstehen die ersten Rippen auszufräsen. Wird ein Flügel im Stecksystem. Sollte an einem Abend zu fertiges sein ...


24. Juni2008


Habe gestern ziemlich lange gefräst und alle benötigten Teile nun sauber aus 3mm Pappel und 5mm Balsaholz vor mir liegen. ist nun nur noch eine Frage der Zeit bis das Modell fertig ist. Dank CAD & CNC paßt alles super ineinander und muss nur noch gesteckt und mit Weißleim verklebt werden.

Begonnen wird mit der Flächenverschraubung. Als 2x3mm Brettchen und zwei Schlagschrauben (heissen die so?) wird je eine Verschraubung:






Da ich den Rumpf nicht in einem Stück fräsen konnte (sch... Fräse zu kurz...) wird er halt gepuzzelt ...




Anschließend werden 5x5mm Gurte auf die Rumpfseiten geklebt. Die Spanten sind erst einmal nur gesteckt:



3. Juli, es geht weiter



Ein paar Bilder von Rumpf. Als Servos verwende ich die Hitec 325HB.
Die Rumpfteile passen exakt zusammen. Gibg recht schnell vonstatten





Die Tragfläche war auch mehr ein großes Puzzle.
Die Rippen sind mit Sekundenkleber auf der Verkastung verklebt.

Als Holme dienen 5x5mm Kiefernleisten.

CAD-technisch mein ganzer stolz war die Abschlußrippe, die unter zwei Winkeln angeklebt wurde:



Mit zwei passenden Winkeln werden die Tragflächenhälftebn zusammengeklebt



Dort,wo später die Nylonschrauben durchgebohrt werden, wird der Holmraum mit Balsaresten ausgefüttert.








Weiter geht es mit der Motorhaube. Diese entstand aus einem alten Joghurtbecher (XXL). Dieser wird gehalten aus einem passenden Rahmen:





Die Flächenservos kommen in einen Einbaurahmen aus 1.5mm Sperrholz:


So, ein paar Abende Bügelarbeit, und der Jensy ist fast fertig. Schaut selbst:








Letztes Wochenende hat ich den Jungferflug:
1. Akku zu schwach --> 4 Zellen sind bestellt.
2. Motorhaube zu groß --> kleine Haube im Bau
3. Schwanzlastig.

Bin nur eine Runde geflogen und dann sicherheitshalber gelandet. To be continued...

Wie ja schon geschrieben, taugt die Haube nichts. Da ich nicht gerne mit CFK rumpansche, habe ich eine Holzhaube gebaut:
