2010-06-24

LS-2 mit Holztragflächen und GFK Rumpf


Vor laaanger Zeit hatte ich aus einer Laune heraus mir einen Rumpf einer LS-2 bei http://www.modellbau-steinhardt.de/ gekauft. Der CFK Rumpf ist ein altes Modell von KDH, der Entwurf stammt von 1972!

Zunächst habe ich, wie bei mir üblich, den Entwurf im CAD gemacht um dann CNC Daten für meine Fräse davon abzuleiten:

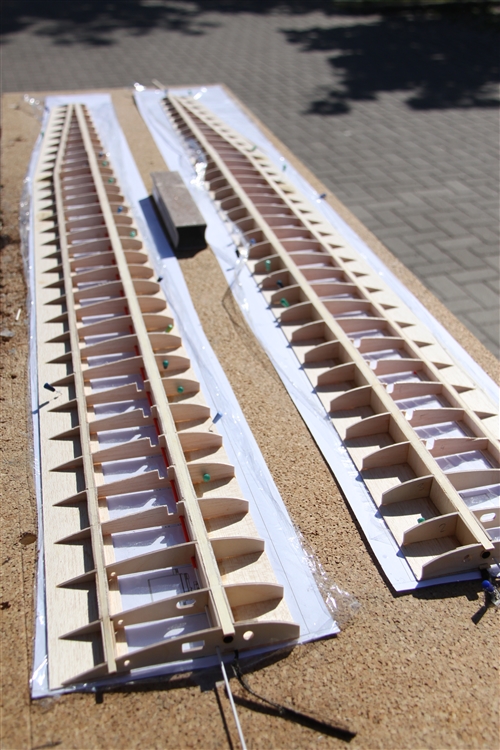

Die nächsten Fotos zeigen die Fläche, die aus Gründen der Größe in die Garage evakuiert wurde. Die Holme bestehen aus 8x3mm Kiefer, beidseitig mit (CNC gefrästen!) 2mm Balsastücken verkastet. Zusätzlich auf der 1.5mm Beplankung wurde ein Kohle Roving laminiert. Schön zu sehen die Aussparungen der Bremsklappen (elektrische von Staufenbiel).






Das Höhenleitwerk wird als Pendel-T-Leitwerk aufgebaut. Zum Rumpf gehört dazu so eine Wippe aus ABS, wodurch ich ein demontierbares Leitwerk erreiche. Das Leitwerk wird voll beplankt und auf einer Helling aufgebaut.






Habe bis heute die Flächen soweit fast fertig. Aufleimer sind drauf, Landeklappen eingebaut, Nasenleiste schon grob vorgehobelt. Als nächstes wird die Fläche geschliffen und die Steckung am Rumpf angepaßt. Außerdem müssen noch die Querruder ausgeschnitten und verkastet werden. Erste "Größenversuche" in unserem Badehandtuchgarten ;-)
