2010-09-12
So, Teilnehmer sind da. Man beachte die Hausschuhe von Michael...
Die erste Hürde ist das Zusammenkleben der Baupläne.
Matthias:
Martin:
Jochen (noch hat er gut Lachen, das wird ihm aber auch noch vergehen...)
Michael:
So, die Endleisten sind ausgeschnitten und die Rippen sind aufgefädelt...
Die Rippen sind nun verleimt und die Verkastung angebracht:
Martin, schau mal dumm für 5 Euro... HALT, wer soll das bezahlen???
Meine Kollegen sind langsamer als erwartet... egal, wer gleich nicht fertig ist, bekommt keinen Kuchen :-)
Die beiden Modelle sind schon fertig und rundum gelungen
Die Beplankung wird aufgeleimt
So, langsam (viel zuuu langsam!) werden die Tragflächen fertig:
Der klassische STRG-ALT-ENTF Griff von Windows ist prima zum Fixieren der Beplankung geeignet.
Nasenleiste ist nun dran, Leitwerke werden aufgebaut. Ich glaube wir haben noch eine laaange Nacht vor uns :-)
So, langsam aber stetig entstehen die Rümpfe...
Der Motorspant mit dem verharzten Schrauben
Der Rumpfrücken wird begonnen
Erste Verletzte gibt es auch schon....
So, haben fertig. Nun ja, die Modelle nicht, aber wir sind nach mehr als 12 Stunden Modellbau fertig... nach einem leckeren Abendessen und einem Glasl Wein haben wir beschlossen, für heute Schluss zu machen.... to be continued bald um die Modelle fertig zu stellen. Anbei die Fotos von meinem Modell.
Habe nun ein wenig alleine weitergebaut. Der nächste gemeinsame Termin wird wohl der 5te März werden. Bis dahin werde ich meine FW fertig haben...
Die Flächen und der Rumpf sind nun grob verschliffen, die Querruder ausgetrennt und verkastet.
So, habe alleine einmal im stillen Kämmerlein ein wenig gebügelt (darf meine Frau nicht erfahren, sonst kann ich mir meine Hemden in Zukunft selber bügeln....).
Die Kabinenhaube ist aus 0.25mm Plexiglas mit Pattex glasklar verklebt. Folie ist Oracover... Die Motorhaube ist aus einer PET Flsche tiefgezogen und muss noch passend lackiert werden. Auf den Motor warte ich auch noch....
Am kommenden Samstag bauen wir dann in der Gruppe die restlichen Modelle fertig.
Nachtrag, 12.09.2010
Ein paar Fotos vom Flug heute:
Mini FW 190 (Aircombat) nach FMT Bauplan
Mir war neulich der Gedanke gekommen, einmal wieder in einer kleinen Gruppe gemeinsam ein Modell zu bauen. Mitstreiter wurden schnell gefunden und man einigte sich auf das Modell einer Focke Wulf 190, das als Aicombat Modell for Dummies ausgelegt war und als Bauplanbeilage in der FMT veröffentlicht wurde.
Mir oblag die Aufgabe das Modell im Computer nachzubauen und die insgesamt 5 Bausätze zu fräsen.
Das Modell im CAD:
Am Abend vorher habe ich den PEKiP Raum meiner Frau ausgeräumt und die Arbeitsplätze fertig gemacht:

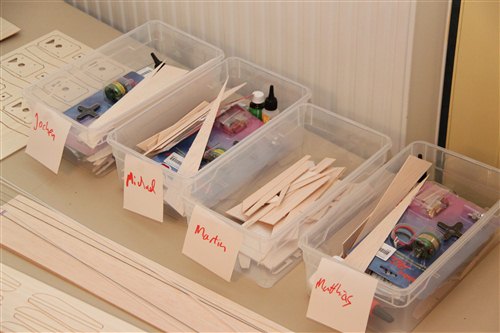

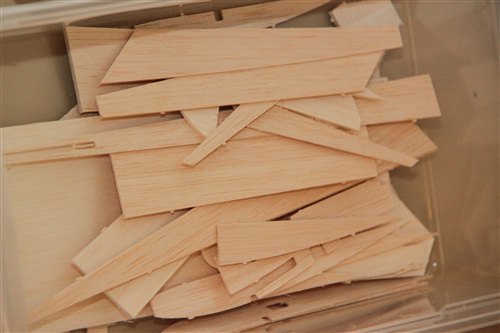

Die Frästeile und sonstigen Materialien stehen bereit:
Samstag, 9:30 Uhr
So, Teilnehmer sind da. Man beachte die Hausschuhe von Michael...
Die erste Hürde ist das Zusammenkleben der Baupläne.
Matthias:
Martin:
Jochen (noch hat er gut Lachen, das wird ihm aber auch noch vergehen...)
Michael:
So, die Endleisten sind ausgeschnitten und die Rippen sind aufgefädelt...

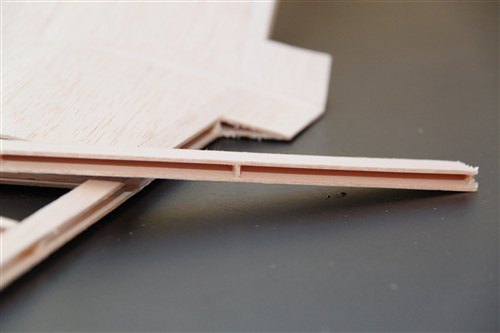

Die Rippen sind nun verleimt und die Verkastung angebracht:
Martin, schau mal dumm für 5 Euro... HALT, wer soll das bezahlen???
Irgendwann gegen 14:00 Uhr
Meine Kollegen sind langsamer als erwartet... egal, wer gleich nicht fertig ist, bekommt keinen Kuchen :-)
Die beiden Modelle sind schon fertig und rundum gelungen

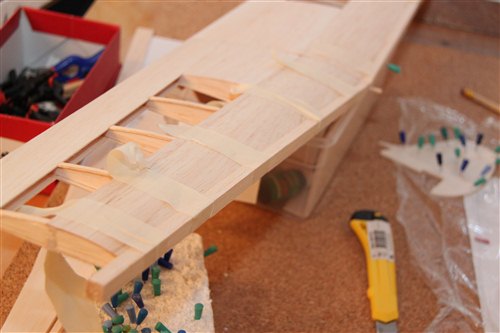

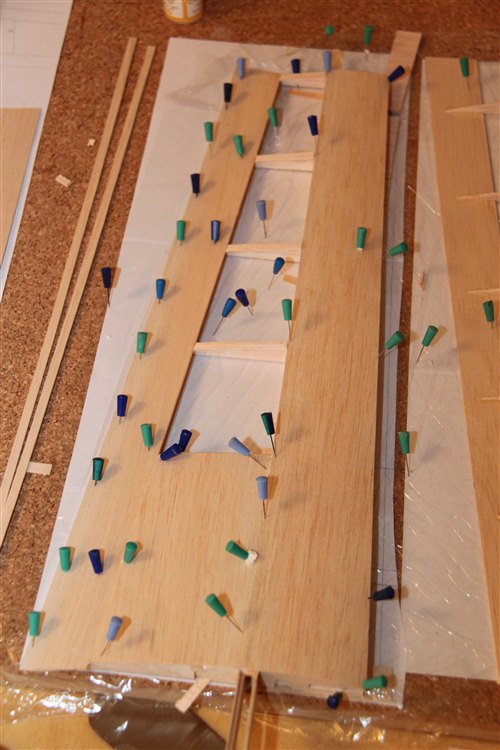

Die Beplankung wird aufgeleimt
So, langsam (viel zuuu langsam!) werden die Tragflächen fertig:

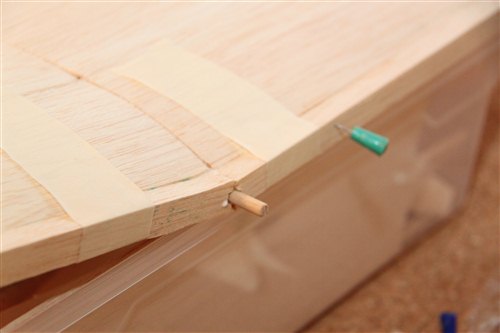

Der klassische STRG-ALT-ENTF Griff von Windows ist prima zum Fixieren der Beplankung geeignet.

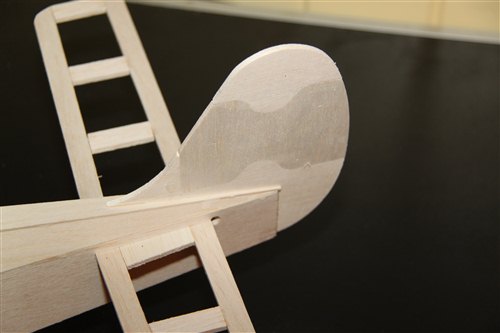

Nasenleiste ist nun dran, Leitwerke werden aufgebaut. Ich glaube wir haben noch eine laaange Nacht vor uns :-)
So gegen 18:00 Uhr

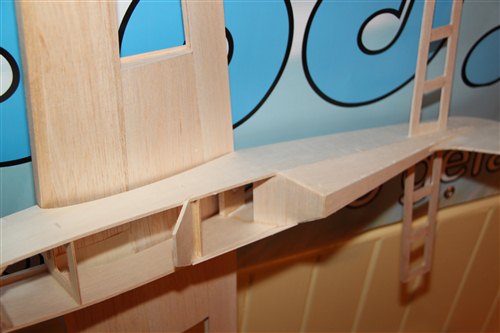

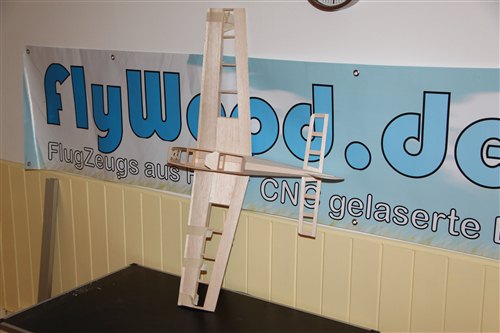

So, langsam aber stetig entstehen die Rümpfe...

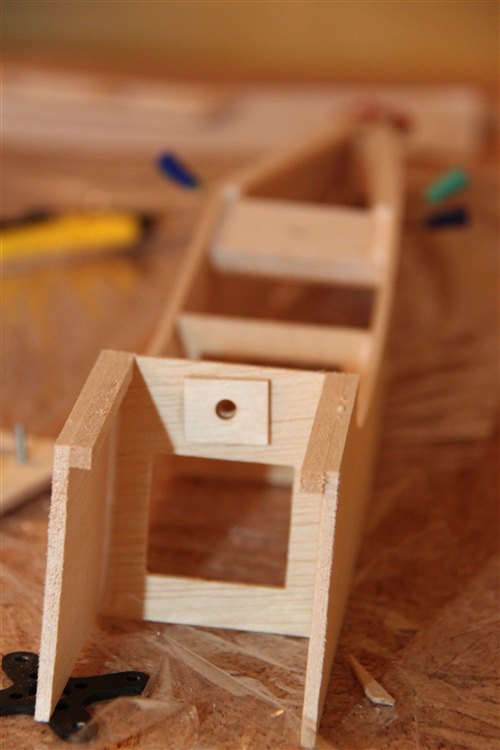

Der Motorspant mit dem verharzten Schrauben
Der Rumpfrücken wird begonnen
Erste Verletzte gibt es auch schon....

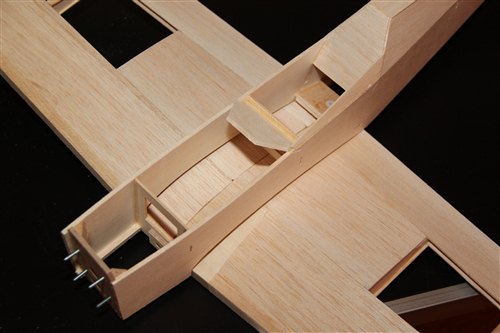

So, haben fertig. Nun ja, die Modelle nicht, aber wir sind nach mehr als 12 Stunden Modellbau fertig... nach einem leckeren Abendessen und einem Glasl Wein haben wir beschlossen, für heute Schluss zu machen.... to be continued bald um die Modelle fertig zu stellen. Anbei die Fotos von meinem Modell.
Habe nun ein wenig alleine weitergebaut. Der nächste gemeinsame Termin wird wohl der 5te März werden. Bis dahin werde ich meine FW fertig haben...
Die Flächen und der Rumpf sind nun grob verschliffen, die Querruder ausgetrennt und verkastet.

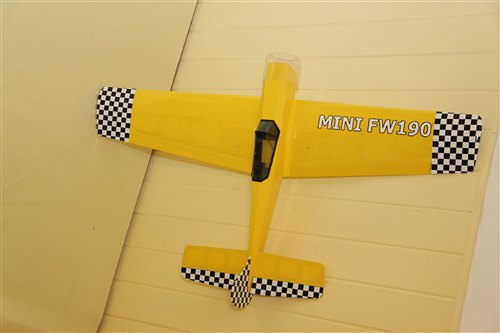

So, habe alleine einmal im stillen Kämmerlein ein wenig gebügelt (darf meine Frau nicht erfahren, sonst kann ich mir meine Hemden in Zukunft selber bügeln....).

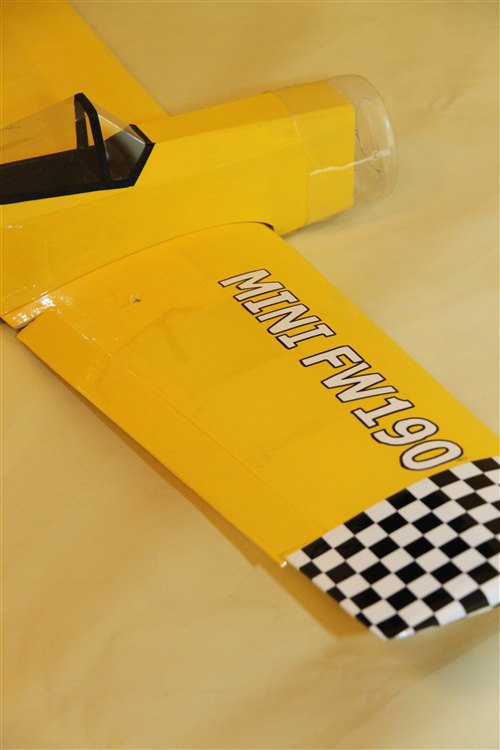

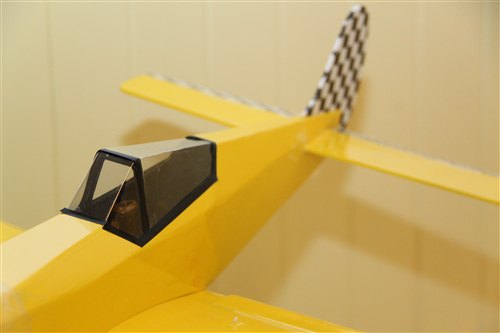

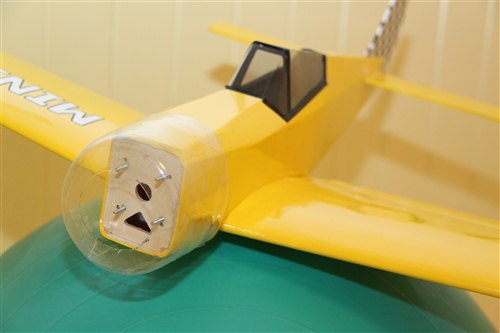

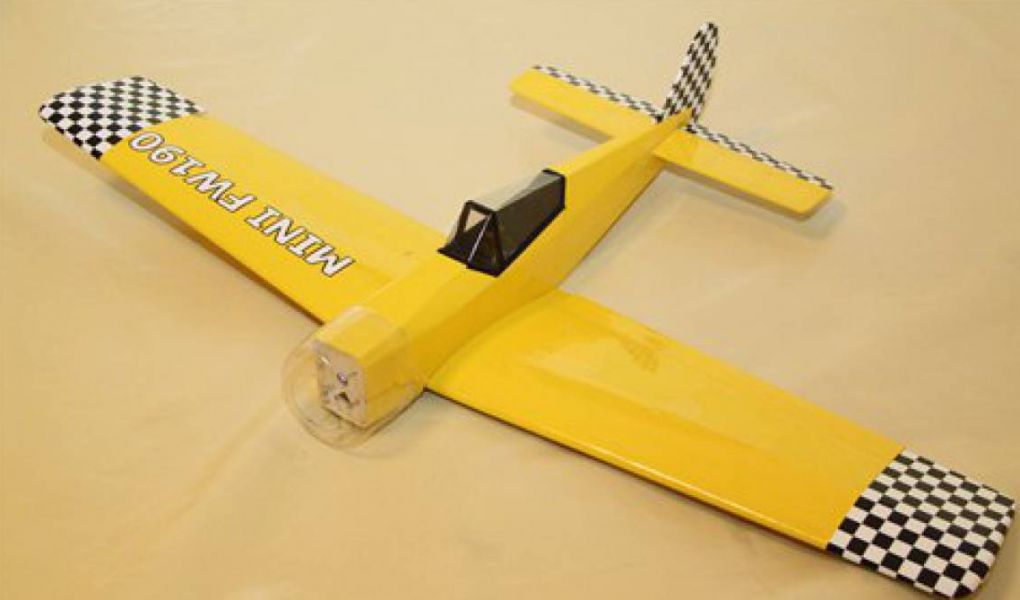

Die Kabinenhaube ist aus 0.25mm Plexiglas mit Pattex glasklar verklebt. Folie ist Oracover... Die Motorhaube ist aus einer PET Flsche tiefgezogen und muss noch passend lackiert werden. Auf den Motor warte ich auch noch....
Am kommenden Samstag bauen wir dann in der Gruppe die restlichen Modelle fertig.
Nachtrag, 12.09.2010

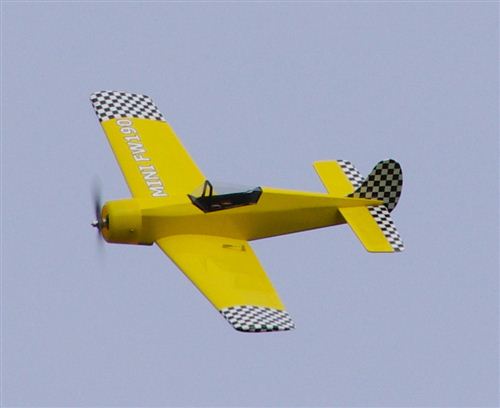

Ein paar Fotos vom Flug heute:
